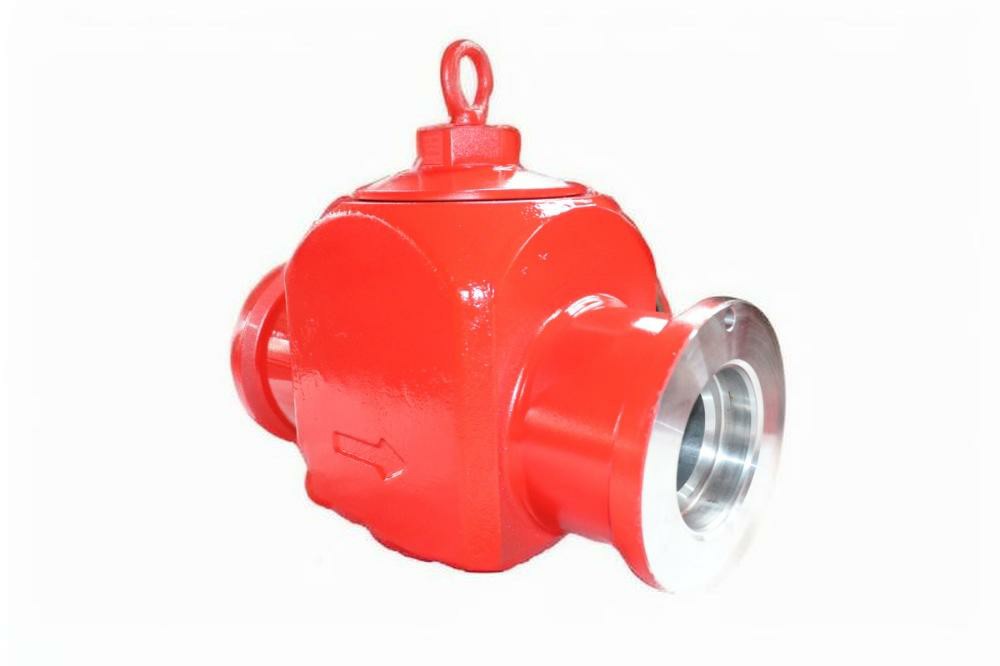

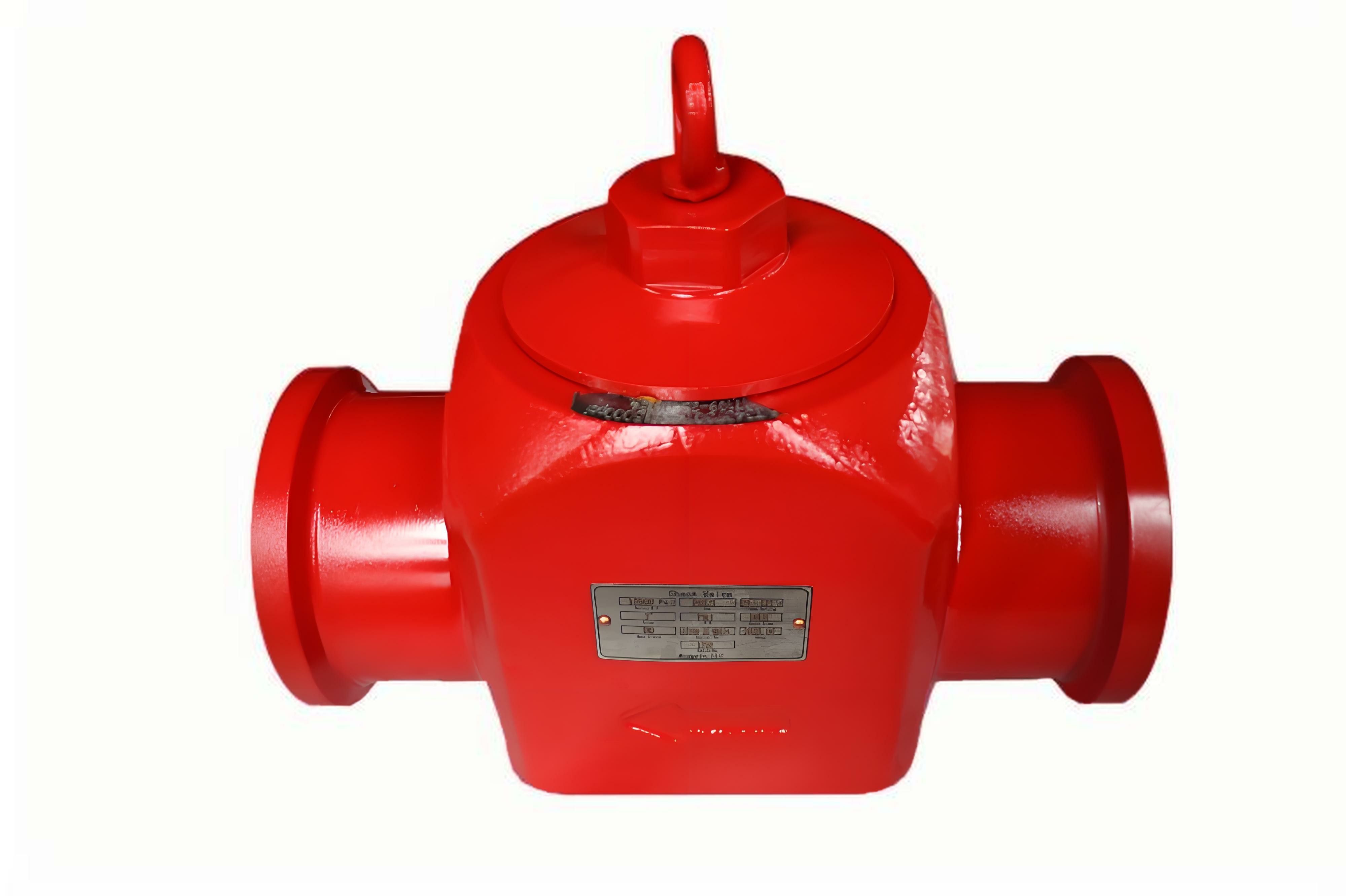

產品介紹:
由閥體、閥瓣、密封圈以及卡箍連接部件等組成。閥體作為主體,內部有供介質流通的通道;
閥瓣負責控制介質流向,可活動以實現開啟和關閉;優質的密封圈,能在多種工況下有效防止
介質泄漏
;卡箍連接部件則方便與管道快速連接。通過卡箍與管道相連,無需復雜的焊接或螺
紋擰接操作,安裝快捷,節省人力和時間成本。


技術參數:

1.公稱通徑:69.8mm(3")

2.額定壓力:15000psi

3.溫度級別:PU(-29℃~121℃)

4.使用工況:標準

5.性能級別:PR1

6.產品規范等級:PSL3

7.材料級別:AA

8.工作介質:石油、天然氣、水等

產品特點

主要承壓件采用符合GB/T 22513-2023中材料性能要求的合金鋼制造而成,工作安全可靠,單向閥閥板與閥座端面。
